PCB / PCBASMT-монтаж
SMT-монтаж
Объединяем BOM, координаты, монтаж и контроль в один проверяемый контур PCBA.
Организуйте монтаж по BOM, координатам и требованиям к контролю — от подготовки материалов до проверки собранной платы.
- Фокус
- PCBA · SMT
- Вход
- BOM · MPN · XY
- Выход
- Assembly · test plan
PCB → PCBA
Один инженерный маршрут — три понятных этапа
Каждый следующий шаг получает необходимые файлы, ограничения и открытые вопросы от предыдущего. Активный этап отмечен синим.
- 01 · PCB Layout Схема → layout → файлы Размещение, трассировка и DFM-ограничения до передачи в производство.
- 02 · PCB Fabrication Gerber → плата Материал, стек, финиш и контрольные параметры партии в одном запросе.
- 03 · PCBA / SMT BOM + XY → PCBA Комплектация, монтаж и план проверки собранной платы.
ЧТО МОЖНО СОБРАТЬ В ЗАПРОС
PCB и PCBA в одном рабочем контуре
Состав работ зависит от этапа, но логика одна: технические параметры, комплект файлов, контрольные точки и следующий проверяемый результат.
FAB
Изготовление печатных плат
Фиксируем параметры PCB так, чтобы предложение можно было сравнить по одной спецификации.
- Материал, слои и толщина
- Маска, финиш и маркировка
- Panelization и контроль файлов
PCBA
SMT / THT сборка
Связываем BOM, Centroid и чертёж с понятным составом работ для монтажа.
- SMT, THT или смешанная сборка
- BOM, MPN, количество и ревизия
- Трафарет, профиль и примечания
TEST
Контроль и проверка
Метод проверки выбирается по изделию и рискам, а не подменяется общим обещанием качества.
- SPI / AOI для технологического контроля
- X-ray для сложных корпусов
- ICT / FCT по плану заказчика
Контроль после монтажа и подготовка проверки

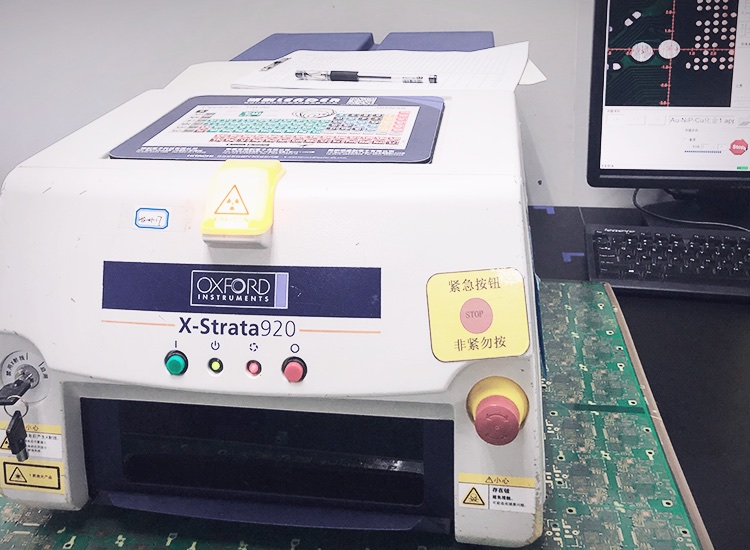

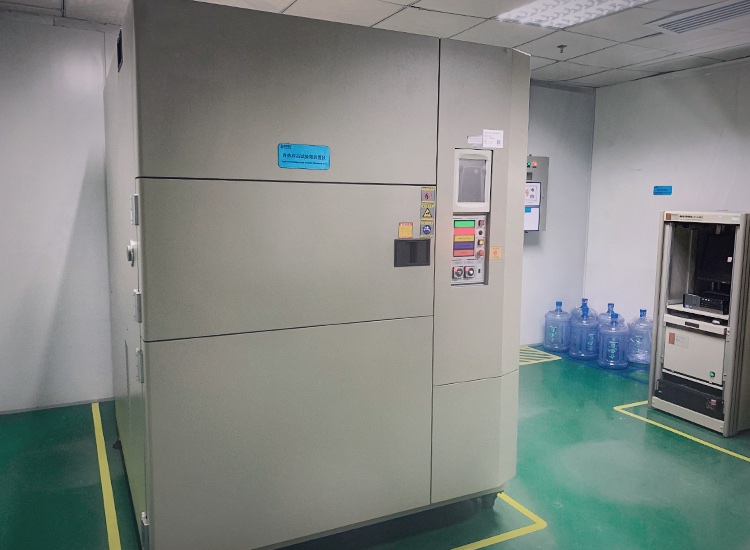

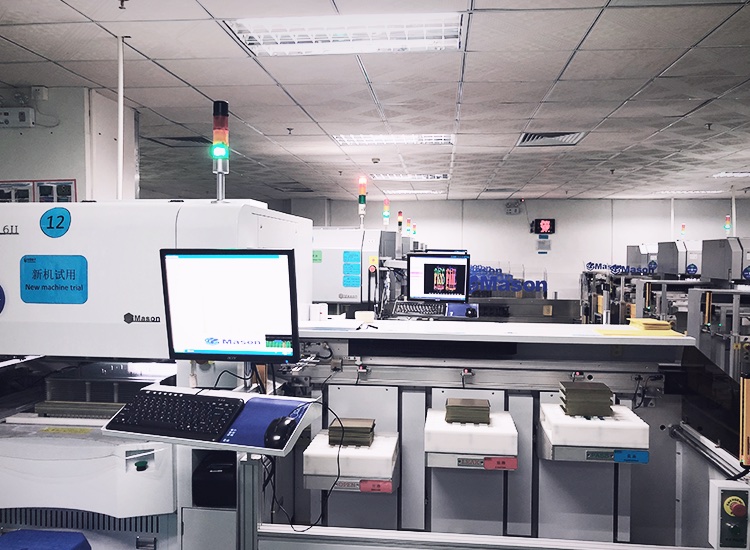

В предоставленных LYXIC материалах показаны рентгеновский контроль, финальное тестирование и температурные испытания. Конкретный план проверки и критерии приёмки фиксируются в RFQ.
Фотографии предоставлены LYXIC и показывают тип оборудования. Состав операций подтверждается для конкретного заказа.
РАБОЧИЙ МАРШРУТ
От BOM к собранной плате без разрыва данных
Структура запроса помогает заранее отделить технические входные данные от коммерческих условий, которые ещё нужно подтвердить.
-
01
Сверить BOM и файлы сборки
Уточните MPN, количество, ревизию платы и координаты компонентов.
-
02
Зафиксировать процесс контроля
Опишите требования к проверке, образцам и технологическим примечаниям.
-
03
Передать запрос на подтверждение
Комплектация, цена, наличие и срок подтверждаются после проверки исходных данных.
SMT-монтаж
Что входит в подготовку монтажа
Структура запроса помогает заранее отделить технические входные данные от коммерческих условий, которые ещё нужно подтвердить.
Обсудить этот этап →- Проверка BOM, MPN, количества и ревизии
- Подготовка pick-and-place и технологических примечаний
- Согласование комплектации, контроля и открытых вопросов
ПРИМЕРЫ ЗАДАЧ
Шесть сценариев для разговора с инженером
Справочные сценарии показывают, какие вопросы можно собрать в запрос. Это не портфолио завершённых проектов и не обещание конкретной технологии или результата.
01

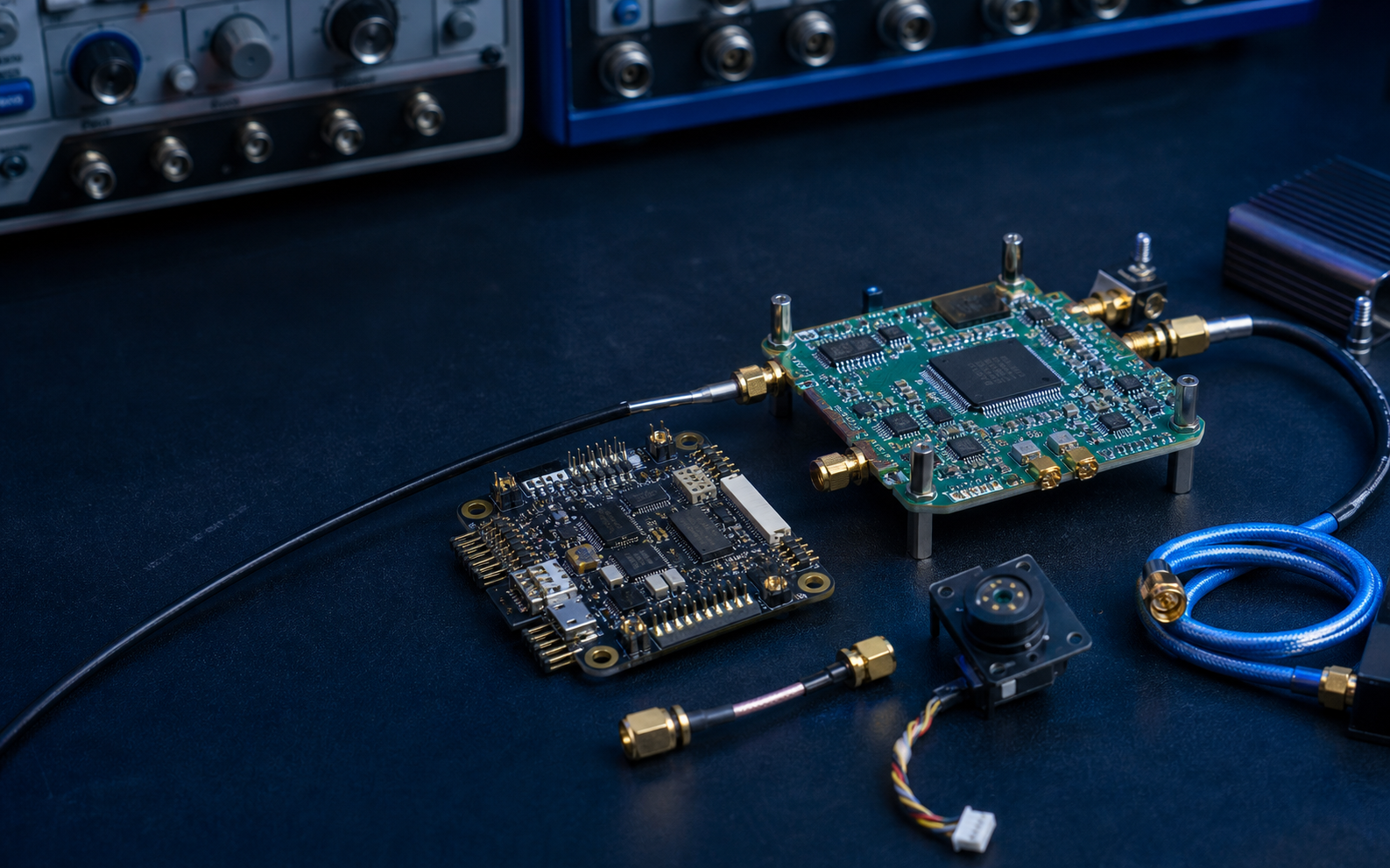

Контроллер БПЛА и радиоканал
Компактная плата управления: разводка питания, цифровые интерфейсы и чувствительный радиочастотный участок.
02
РЧ-модуль для измерительного узла
Сценарий с контролем геометрии, переходов и требований к материалу на высокочастотной плате.
03
Плата сбора данных и датчиков
Разделение аналоговых и цифровых цепей, разъёмы и подготовка к серийному обновлению ревизий.
04
Навигационный модуль
Пример сборки с плотным монтажом, чувствительными компонентами и обязательной сверкой MPN в BOM.
05
Модуль питания и управления
Сценарий, где нужно согласовать силовую часть, охлаждение, монтаж компонентов и проверку запуска.
06
Плата интерфейсов и межплатных соединений
Подготовка платы с board-to-board соединителями, контролем ориентации и повторяемым монтажом.
ИНЖЕНЕРНАЯ БАЗА
Что помогает получить точный ответ
Короткие ориентиры для подготовки файлов и обсуждения PCB / PCBA. Если данных пока не хватает, это тоже можно указать в RFQ как открытый вопрос.
Добавить BOM в RFQ →Какие файлы нужны для первичной проверки?
Для PCB Layout обычно нужны схема или netlist, габариты, stack-up и ограничения. Для производства — Gerber, drill, чертёж и ревизия. Для PCBA — BOM с MPN, Centroid / pick-and-place и требования к контролю.
Почему BOM и Centroid нужно сверять вместе?
BOM отвечает на вопрос «что устанавливать», а Centroid — «куда и в какой ориентации». Несовпадение обозначений, MPN или ревизий превращается в отдельный вопрос до запуска монтажа.
Когда выбирать SMT, THT или смешанную сборку?
SMT подходит для компактных компонентов и автоматизированного монтажа, THT — для отдельных механически нагруженных или специальных элементов. Смешанная сборка объединяет оба подхода в одной технологической цепочке.
Что заложить в план проверки PCBA?
Зафиксируйте, какие проверки нужны именно этой плате: визуальный контроль, SPI / AOI, X-ray для сложных корпусов, ICT или функциональный тест. Метод и критерии должны быть частью запроса, а не подразумеваться.
ЧТО ПОДГОТОВИТЬ
Три группы данных для точного запроса
- 01BOM с MPN и количеством
- 02Centroid / pick-and-place координаты
- 03Чертёж, ревизия и требования к контролю
СЛЕДУЮЩИЙ ШАГ
Подготовьте запрос на SMT-монтаж
Укажите ревизию платы, BOM, координаты, количество и требования к контролю собранной партии.
