Промышленное измерение
Контроль расстояния, уровня, положения и движения в автоматизированных системах.
Дальность · разрешение · средаКомпоненты для радиолокации и РЧ-систем
От антенны, малошумящего усиления и синтеза частоты до преобразования данных, FPGA/DSP, тактирования и питания.

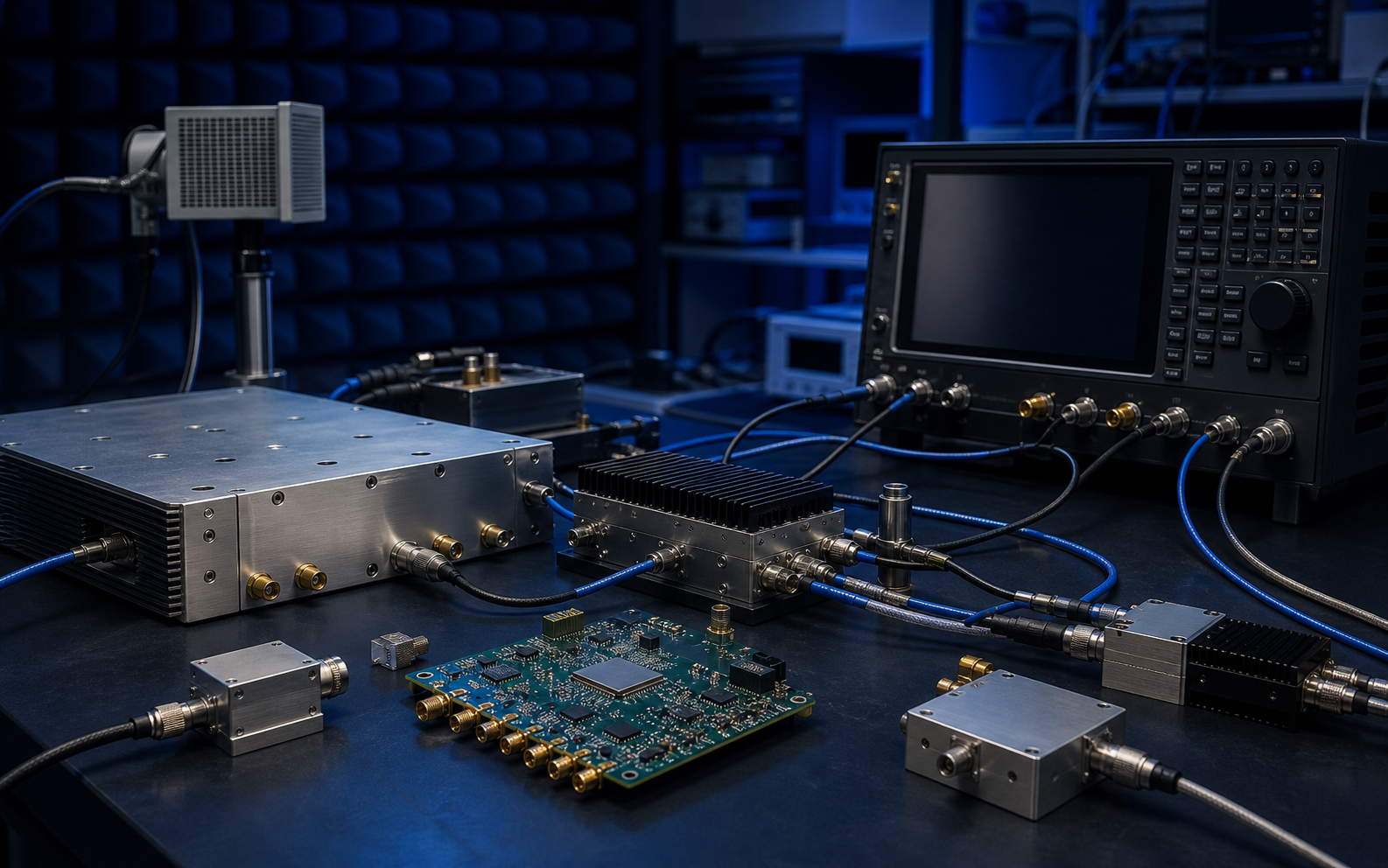

Справочная фотография · не конкретный товар
Контексты применения РЧ-тракта
Классификация помогает разложить требования, но не подтверждает применимость конкретного MPN без проверки документации и условий эксплуатации.
Транспорт и безопасность
Обнаружение объектов и измерение скорости с учётом помех, вибрации и температурного диапазона.
Каналы · поле зрения · задержкаБПЛА и робототехника
Радиовысотомер, предотвращение столкновений и локальное восприятие в составе бортовой системы.
Масса · питание · интерфейсыРЧ-измерения и связь
Испытательные стенды, программируемые радиотракты, мониторинг спектра и телеметрические каналы.
Полоса · динамика · синхронизацияСигнальный тракт по функциональным участкам
Переходите к нужному участку, чтобы увидеть инженерные вопросы, категории поставки и MPN из текущего каталога.
Компоненты и вопросы по каждому участку
Показанные позиции служат навигацией по каталогу и не являются автоматически совместимым BOM, прямой заменой или готовой схемой.
01 Приёмный РЧ-фронтендАнтенна · фильтрация · LNA · смеситель 2 202 позиций
Входной тракт определяет чувствительность, рабочую полосу и устойчивость системы к сильным внеполосным сигналам.
Что зафиксировать перед подбором
- Диапазон частот и мгновенная полоса
- Коэффициент шума и допустимый уровень входа
- Импеданс, топология и требования к переключению каналов
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
02 Передача и синтез частотыPLL · VCO · модуляция · усиление мощности 8 288 позиций
Передающий тракт формирует несущую, модуляцию и требуемый уровень мощности с учётом спектральной чистоты и теплового режима.
Что зафиксировать перед подбором
- Частотный план, шаг перестройки и фазовый шум
- Выходная мощность, линейность и режим работы
- Развязка приёма и передачи и требования к калибровке
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
03 Аналоговое преобразованиеAFE · ADC · DAC · детектирование 29 243 позиций
Цепь преобразования связывает аналоговый сигнал с цифровым трактом и задаёт требования к разрешению, частоте выборки и динамическому диапазону.
Что зафиксировать перед подбором
- Разрядность, ENOB и частота выборки
- Входной диапазон, драйвер и опорное напряжение
- JESD, LVDS, CMOS или другой цифровой интерфейс
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
04 Цифровая обработкаFPGA · DSP · MCU · память конфигурации 72 073 позиций
Цифровой тракт принимает поток выборок, выполняет фильтрацию, FFT, формирование луча и передаёт результаты в управляющую систему.
Что зафиксировать перед подбором
- Число каналов и суммарная скорость данных
- Латентность, объём логики, DSP-блоков и памяти
- Интерфейсы управления, загрузки и вывода результатов
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
05 Синхронизация и тактированиеОпорный генератор · PLL · clock buffer 22 081 позиций
Единая временная база связывает преобразователи, синтезаторы и цифровую обработку; джиттер и разводка тактовых сигналов влияют на измерительный тракт.
Что зафиксировать перед подбором
- Частота опоры и допустимый интегральный джиттер
- Число выходов, уровни и требования к синхронизации
- Температурная стабильность и схема распределения тактов
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
06 Питание и РЧ-соединенияDC/DC · LDO · коаксиал · межплатные интерфейсы 49 790 позиций
Питание и физические соединения должны сохранять целостность сигнала, тепловой запас и развязку чувствительных аналоговых узлов.
Что зафиксировать перед подбором
- Шины питания, токи, пульсации и последовательность запуска
- Тепловой режим и размещение преобразователей
- Тип коаксиального тракта, кабеля и межплатного соединения
Категории поставки
Текущая выборка
MPN для первичной навигации
Параметры, наличие, цена и срок проверяются по конкретному запросу.
Минимальные данные для инженерного запроса
Чем точнее исходные ограничения, тем меньше риск подобрать формально похожий, но неприменимый компонент.
- Частотный план
- Рабочий диапазон, полоса, число каналов, схема преобразования и требования к перестройке.
- Уровни сигнала
- Входная чувствительность, максимальная мощность, коэффициент шума и требуемая линейность.
- Преобразование
- Разрядность, частота выборки, динамический диапазон, опорное напряжение и интерфейс данных.
- Цифровой тракт
- Скорость потока, латентность, алгоритмы, ресурсы FPGA/DSP и требования к памяти.
- Питание и тепло
- Входные шины, допустимые пульсации, последовательность запуска, охлаждение и компоновка.
- Исполнение
- Корпус, температурный диапазон, вибрация, жизненный цикл и требования к документам.
Сформируйте запрос по сигнальному тракту
Передайте частотный план, ограничения, BOM или точные MPN. Коммерческие условия подтверждаются после проверки каждой позиции.
