PCB
Проектирование и DFM
Собираем технические ограничения в понятный контур до выпуска производственных файлов.
- Размещение и трассировка
- Stack-up, зазоры и импеданс
- DRC / DFM и ревизии
PCB / PCBAPCB производство
Производство печатных плат
Переводим проверенный комплект PCB-файлов в понятный производственный запрос.
Подготовка производства начинается с корректных файлов, требований к плате и фиксируемых параметров контроля.
- Фокус
- PCB Fabrication
- Вход
- Gerber · drill · drawing
- Выход
- Stack-up · finish · panel
PCB → PCBA
Один инженерный маршрут — три понятных этапа
Каждый следующий шаг получает необходимые файлы, ограничения и открытые вопросы от предыдущего. Активный этап отмечен синим.
- 01 · PCB Layout Схема → layout → файлы Размещение, трассировка и DFM-ограничения до передачи в производство.
- 02 · PCB Fabrication Gerber → плата Материал, стек, финиш и контрольные параметры партии в одном запросе.
- 03 · PCBA / SMT BOM + XY → PCBA Комплектация, монтаж и план проверки собранной платы.
ЧТО МОЖНО СОБРАТЬ В ЗАПРОС
PCB и PCBA в одном рабочем контуре
Состав работ зависит от этапа, но логика одна: технические параметры, комплект файлов, контрольные точки и следующий проверяемый результат.
FAB
Изготовление печатных плат
Фиксируем параметры PCB так, чтобы предложение можно было сравнить по одной спецификации.
- Материал, слои и толщина
- Маска, финиш и маркировка
- Panelization и контроль файлов
PCBA
SMT / THT сборка
Связываем BOM, Centroid и чертёж с понятным составом работ для монтажа.
- SMT, THT или смешанная сборка
- BOM, MPN, количество и ревизия
- Трафарет, профиль и примечания
TEST
Контроль и проверка
Метод проверки выбирается по изделию и рискам, а не подменяется общим обещанием качества.
- SPI / AOI для технологического контроля
- X-ray для сложных корпусов
- ICT / FCT по плану заказчика

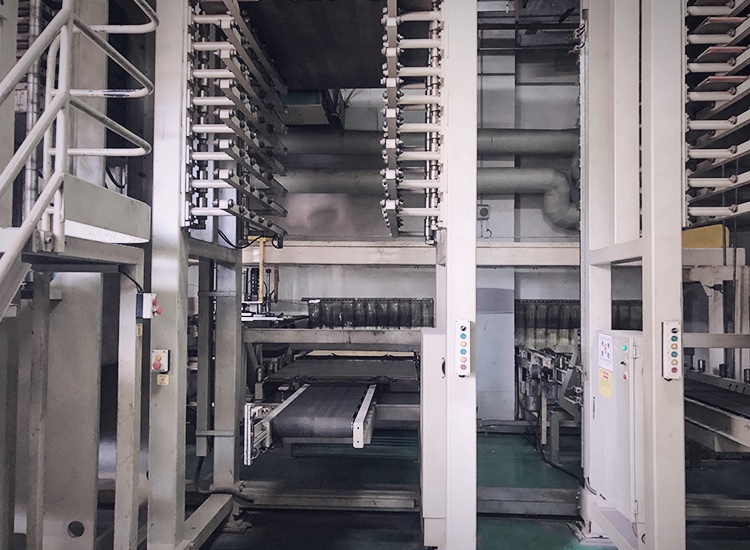

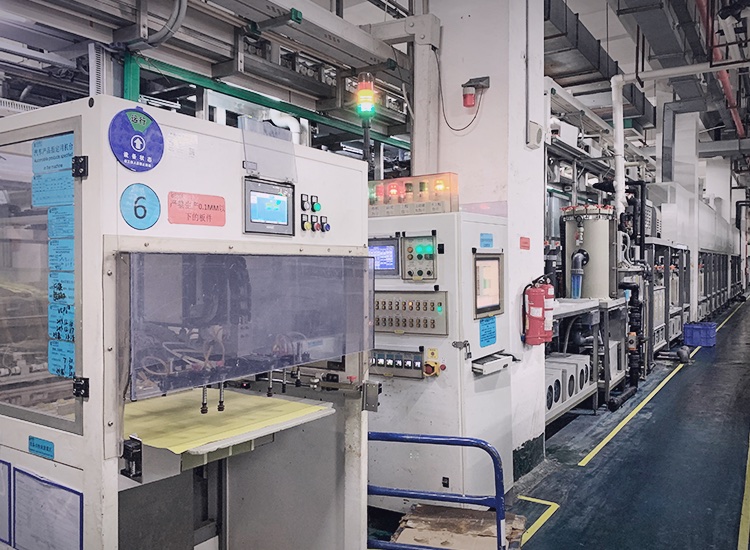

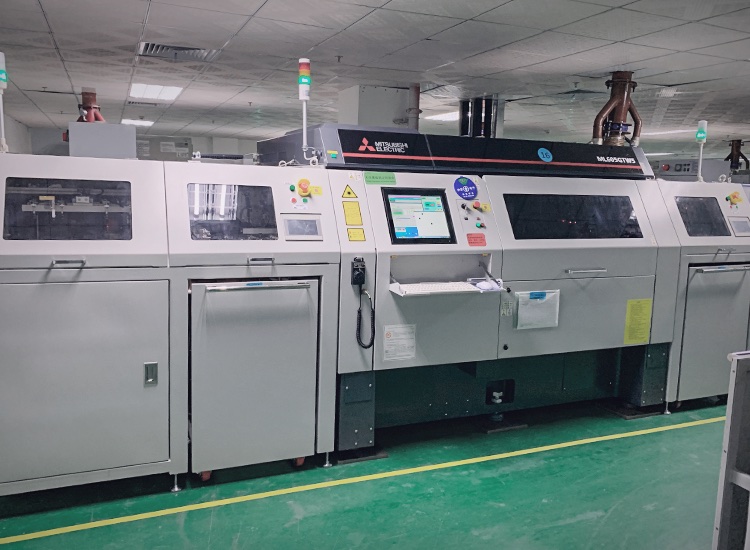

Оборудование ключевых этапов изготовления PCB
Предоставленные LYXIC фотографии показывают реальные участки производственного контура. Применимость каждой операции зависит от stack-up, материала, отверстий и ревизии файлов.
Фотографии предоставлены LYXIC и показывают тип оборудования. Состав операций подтверждается для конкретного заказа.
РАБОЧИЙ МАРШРУТ
Параметры платы должны быть зафиксированы до партии
Перед запросом удобно свести технологические параметры в один документ и отдельно обозначить вопросы, требующие подтверждения.
-
01
Проверить производственный пакет
Сверьте файлы, ревизию и критичные размеры до передачи запроса.
-
02
Согласовать технологические параметры
Зафиксируйте стек, материал, финиш и требования к контролю.
-
03
Подтвердить условия партии
Цена, наличие мощности и срок подтверждаются отдельным ответом по запросу.
PCB производство
Что фиксируем до производства
Перед запросом удобно свести технологические параметры в один документ и отдельно обозначить вопросы, требующие подтверждения.
Обсудить этот этап →- Проверка комплекта Gerber и drill-файлов
- Согласование материала, количества слоёв и толщины
- Подготовка запроса на изготовление и контрольные вопросы
ПРИМЕРЫ ЗАДАЧ
Шесть сценариев для разговора с инженером
Справочные сценарии показывают, какие вопросы можно собрать в запрос. Это не портфолио завершённых проектов и не обещание конкретной технологии или результата.
01
Контроллер БПЛА и радиоканал
Компактная плата управления: разводка питания, цифровые интерфейсы и чувствительный радиочастотный участок.
02
РЧ-модуль для измерительного узла
Сценарий с контролем геометрии, переходов и требований к материалу на высокочастотной плате.
03
Плата сбора данных и датчиков
Разделение аналоговых и цифровых цепей, разъёмы и подготовка к серийному обновлению ревизий.
04
Навигационный модуль
Пример сборки с плотным монтажом, чувствительными компонентами и обязательной сверкой MPN в BOM.
05
Модуль питания и управления
Сценарий, где нужно согласовать силовую часть, охлаждение, монтаж компонентов и проверку запуска.
06
Плата интерфейсов и межплатных соединений
Подготовка платы с board-to-board соединителями, контролем ориентации и повторяемым монтажом.
ИНЖЕНЕРНАЯ БАЗА
Что помогает получить точный ответ
Короткие ориентиры для подготовки файлов и обсуждения PCB / PCBA. Если данных пока не хватает, это тоже можно указать в RFQ как открытый вопрос.
Добавить BOM в RFQ →Какие файлы нужны для первичной проверки?
Для PCB Layout обычно нужны схема или netlist, габариты, stack-up и ограничения. Для производства — Gerber, drill, чертёж и ревизия. Для PCBA — BOM с MPN, Centroid / pick-and-place и требования к контролю.
Почему BOM и Centroid нужно сверять вместе?
BOM отвечает на вопрос «что устанавливать», а Centroid — «куда и в какой ориентации». Несовпадение обозначений, MPN или ревизий превращается в отдельный вопрос до запуска монтажа.
Когда выбирать SMT, THT или смешанную сборку?
SMT подходит для компактных компонентов и автоматизированного монтажа, THT — для отдельных механически нагруженных или специальных элементов. Смешанная сборка объединяет оба подхода в одной технологической цепочке.
Что заложить в план проверки PCBA?
Зафиксируйте, какие проверки нужны именно этой плате: визуальный контроль, SPI / AOI, X-ray для сложных корпусов, ICT или функциональный тест. Метод и критерии должны быть частью запроса, а не подразумеваться.
ЧТО ПОДГОТОВИТЬ
Три группы данных для точного запроса
- 01Gerber, drill и чертёж платы
- 02Стек слоёв, материал и толщина
- 03Финиш, цвет маски, количество и ревизия
СЛЕДУЮЩИЙ ШАГ
Соберите данные для производства платы
Приложите или перечислите ревизию файлов, параметры платы, количество и требования к контролю.
